DNS Summer Day 2017

本記事は、DNS Summer Day 2017で発表した内容を記事として書き起こし、加筆修正したものです。

XACK DNSの概要

当社がフルスクラッチで自社開発をした、UNIX系OSで動作する純国産DNSサーバーです。

• 主な機能
  • 権威サーバー(マスター、スレーブ)
  • フルサービスリゾルバー（キャッシュサーバー）
  • フォワーダー
  • 日本語GUI＆CLI
  • ゾーンファイル編集機能
  • 内外同居連携機能（Swing機能）
  • DNSSEC　他

XACK DNSの特徴

特徴①　純国産フルスクラッチ自社開発

• C++で開発
• 自社開発ライブラリー
  • OS、C/C++標準ライブラリー及びSTL以外はすべて自社開発）
    • XTL (XACK Template Library)
      • DSO (Dynamic Shared Object Library)
      • TLS (Transport Layer Security Library)
    • BIND、OpenSSL等OSS実装固有の脆弱性の影響なし

• マニュアル、電話、メールなどすべて日本語対応

特徴② 高性能・大容量・高信頼

• 応答性能190,000～420,000qps
  • ハードウェア環境に応じて異なります。

• マルチコアCPUを有効活用するアーキテクチャ

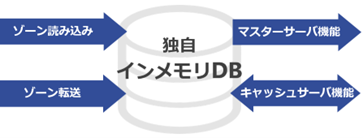

• 独自インメモリDB

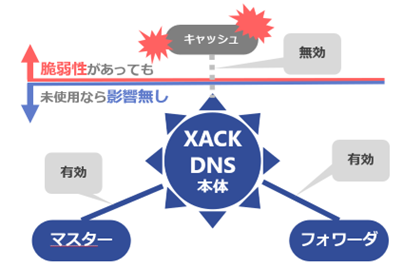

特徴③　DSOモジュールによる機能ブロック化

• ログモジュール (log)
• 受信制限モジュール (client、limitation)
• 権威モジュール (master、slave、local)
• キャッシュモジュール (cache)
• フォワーダーモジュール (forwarder)
• ゾーンモジュール (rfc1035、binary)
• その他 (statistics、filter、rate、policy)

【ISC BINDの場合】

• namedに全機能が実装
• 権威サーバー、キャッシュサーバーとして使うかは設定で変更
• 「XXX機能を有効にしていない場合でも、本脆弱性の影響を受けます。」

【Unbound、NSDの場合】

• 権威サーバーとキャッシュサーバーでバイナリーは分離
• それぞれのサーバー内の機能は全機能が実装
• コンパイルオプションで機能を無効にできたりはする

【XACK DNSの場合】

• 機能をモジュール化することで必要な機能のみがロードされる
• 設定で変更可能で再コンパイル不要

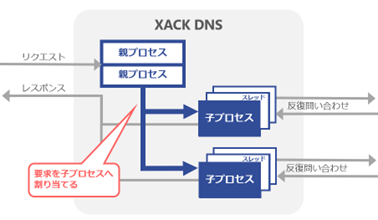

XACK DNSのプロセス構成

• 制御プロセス
  • 起動、設定ファイルの更新、キャッシュの更新等
• ログプロセス
• マスタープロセス (複数可)
  • UDPの受信処理、TCPの接続処理
• ワーカープロセス (複数可)
  • 名前データベースの検索、応答の作成と送信
  • ノンプリエンプティブな複数スレッドにより処理

XACK DNSの名前データベース

• ドメイン名をハッシュと二分木で管理
  • murmur64ハッシュ、AVL木
• 64ビット環境に最適化
  • 二分木のリンク等で64ビットポインターの代わりに32ビットインデックス値を使用
• ドメイン名の重層化
  • ルートヒントとルートサーバーからの応答
  • 委譲元と委譲先のNSレコード

XACK DNSの構成例

・設定ファイル dnsd.conf

【キャッシュサーバーとして使用する例】

【権威サーバーとして使用する例】

BINDからの移行機能

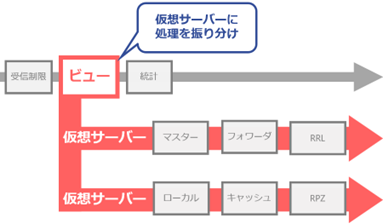

ビュー機能

• -INDのVIEWのような機能
  • クライアントアドレスで振り分け(match-clients相当)
  • サーバーアドレスで振り分け(match-destinations相当)
  • RDフラグで振り分け(match-recursive-only)
    • RDフラグなしの場合のみに振り分けることも可能
  • QNAMEで振り分け(BINDにはない…ハズ)
    • 複数マッチする場合は最長一致が優先
• 実態としては仮想サーバー機能
• BINDではできなさそうで、XACK DNSならできること(やりたいかは別として)
  • 特定ゾーンのみ別キャッシュサーバーにする。
    • 大事なゾーン(例えばjpとか)の設定値を変えて動作可能
• キャッシュサーバーでRDフラグがない場合に何等かのペナルティーを与える。
  • match-recursive-only yesのVIEWを前段に置くことでBINDでもできないこともないがVIEWの数によっては組み合わせが爆発的になるかも。

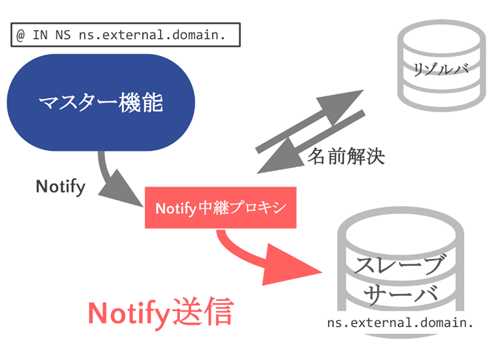

外部NS名Notify送信機能

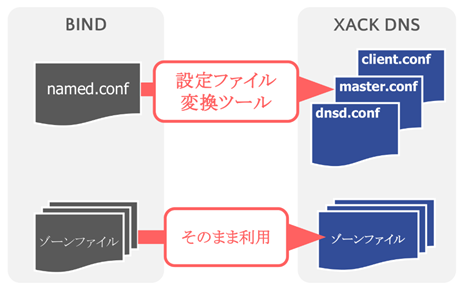

設定ファイル変換ツール

DNS開発メモ

あーんな事やこんな事。。。

• ゾーンファイル対応
  • レコード先頭に「#」
    • コメントを意図してる？
  • レコード先頭に「//」
    • C++？
  • シブリンググルー
    • 実装の対応が大変
• 変な権威DNSサーバーの存在
  • AAAAを問い合わせているのにA応答
    • 何故か他のRTYPEにはNODATAを返す
  • Aに応答するがAAAAにはNXDomain応答
    • AAAAフィルター？
  • IPv4アドレスではAを応答してIPv6アドレスではAAAAを応答
    • 何か勘違いしている？
  • Queryを書き換えた応答をしてくる権威
    • やめて
  • CNAMEがゾーン頂点
  • CNAMEが他レコードと共存
  • CNAMEが複数
    • むしろ設定できる実装の詳細が気になります
  • キャッシュっぽい挙動をしてる権威
    • もはや権威ではない
  • NXDomainだが回答は付けてくる権威
    • 何故そうなった
  • EDNS0付だと壊れた応答をしてくる権威
    • AnswerにOPTレコードが、Additionalに回答が入る。
  • CLASSをANYで問い合わせるとANYで応答
    • 受けたQCLASSをそのまま使っている様子
  • NSレコードのRDATAが『localhost.』
    • ADDITIONALに『localhost. IN A 127.0.0.1』
  • より深いゾーンの権威応答を返してくる
    • やはり実装が気になる。
  • 権威サーバーガチャ
    • 再帰問合せ先によっては絶対に解決できない袋小路
  • 2000個以上のPTRレコード応答
    • 仕様の範疇ではありますが
  • 俺はルートサーバーだ
    • 違います

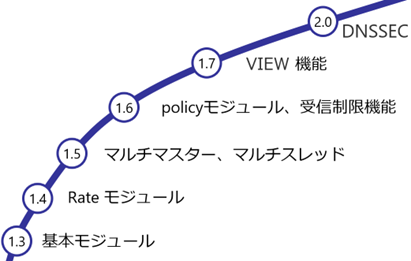

XACK DNSのロードマップ
